le réseau du métro parisien

Licence CC BY-NC-ND, Thierry Parmentelat

intérêts de ce TP

• découvrir deux algos hyper classiques de parcours de graphes (simples, élégants, et très utiles!)

• utiliser des données hybrides pandas et Python

• utiliser les properties

• mettre en oeuvre une librairie de rendu géographique (folium)

from pathlib import Path
import numpy as np
import pandas as pd

introduction¶

les données¶

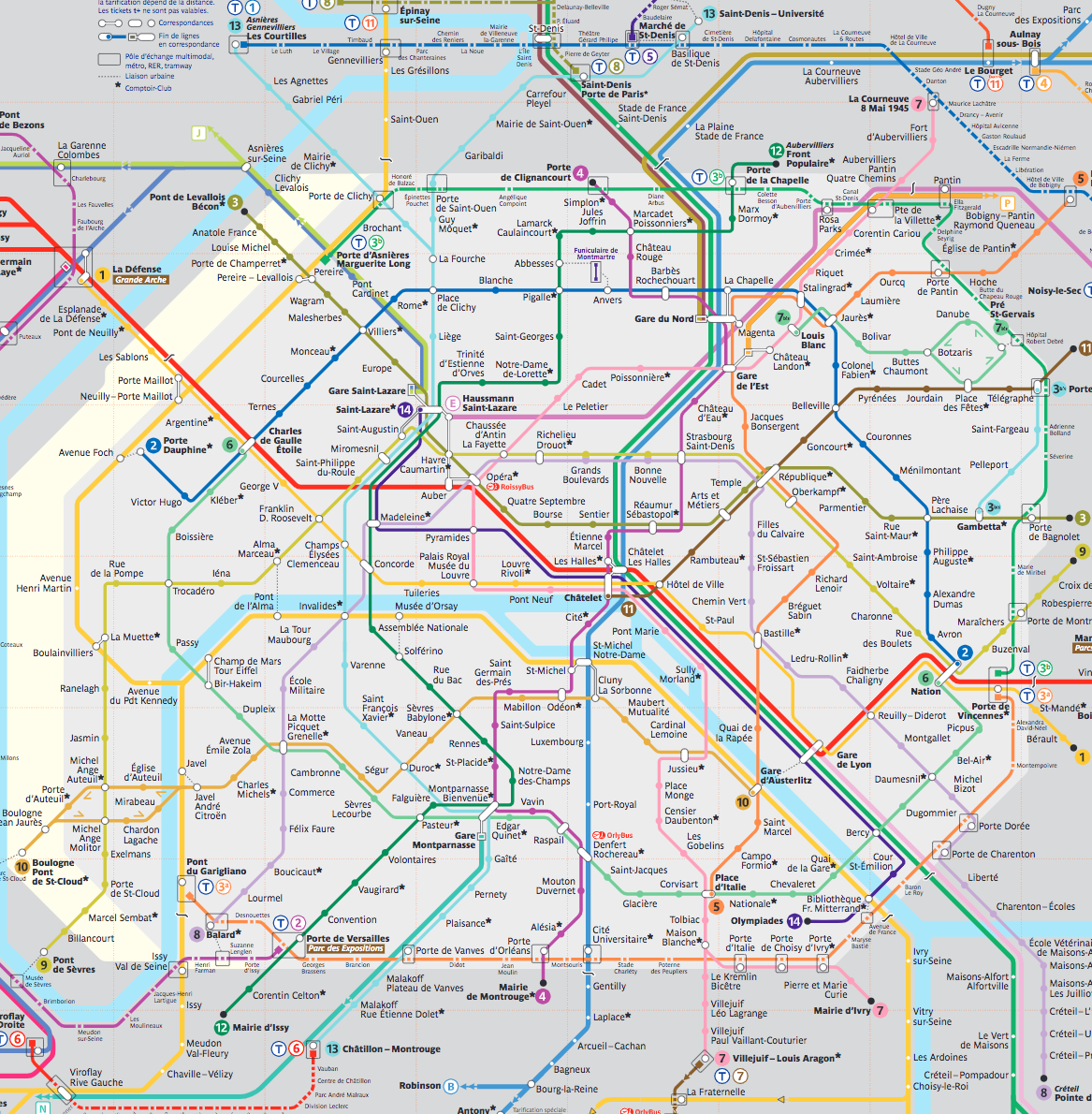

on vous a préparé deux jeux de données qui décrivent le métro parisien

# a few constants

data = Path("data")

# load the data

stations  = pd.read_csv(data / "stations.txt", index_col="station_id")
hops =      pd.read_csv(data / "hops.txt")

stations.head()

hops.head()

SOURCE : à l’origine la source de ces données est la RATP et plus précisément ceci, prétraité par nos soins

DISCLAIMER comme vous le verrez ces données ne sont pas parfaites, mais dans l’ensemble c’est un niveau de qualité suffisant pour notre propos d’aujourd’hui.

ce qu’on veut en faire¶

1. dessiner le réseau sur une carte

2. s’en servir de support pour visualiser deux algorithmes de parcours de graphe

• DFS : depth-first-search

• BFS : breadth-first-search

comment on se propose de le faire¶

1. construire une structure de données pour

• ranger le graphe,

• pouvoir le parcourir rapidement/efficacement

2. afficher la carte avec la librairie folium

3. parcours :

4. implémenter les 2 parcours de graphe

5. numéroter les stations (en partant de Chatelet) selon les deux parcours

6. afficher les résultats

les algorithmes de parcours¶

Il y a deux algorithmes standard pour parcourir un graphe à partir de l’un de ses sommets :

• DFS (depth-first-scan)

• BFS (breadth-first scan)

intuitivement, en partant de cet échantillon (ici un simple DAG - Directed Acyclic Graph) :

DFS donnerait l’énumération suivante (les sauts de ligne ne sont pas significatifs) :

v v1 v11 v111 v112
v12 v113
v2 v21 v211 v212
v22 v213

alors que BFS verrait au contraire :

v v1 v2
v11 v12 v21 v22
v111 v121 v122 v211 v212 v222

pour simplifier au maximum les deux algorithmes de parcours que l’on veut implémenter, on peut les décrire informellement de la façon suivante :

• en entrée on nous passe le sommet qui sert de point de départ start

• on initialise un ensemble vide de sommets scanned, qui contiendra tous les sommets qu’on a déjà parcourus

• on initialise une file d’attente waiting_area, dans laquelle on met start

• le parcours consiste alors à faire, tant que waiting_area n’est pas vide :

  • prendre (et enlever) un élément next de waiting_area

  • l’afficher (ou en faire ce que le parcours doit en faire)

  • ajouter next dans scanned pour matérialiser le fait qu’on y est déjà passé

  • pour tous les voisins de waiting_area qui ne sont pas encore dans scanned:
    les ajouter dans waiting_area

ce qui est assez remarquable, c’est que les deux ordres de parcours (DFS et BFS) peuvent être toutes les deux réalisés avec ce même algorithme, la seule chose qui change entre les deux étant l’ordre dans lequel waiting_area “rend” les choses qu’on y insère; ainsi

• si waiting_area est une FILO (first-in-last-out), l’algorithme ci-dessus fait un parcours DFS

• et inversement si waiting_area est une FIFO (first-in-first-out), alors on parcourt le graphe en BFS

c’est ce que nous visualiserons à la fin de ce TP

structures de données - intro¶

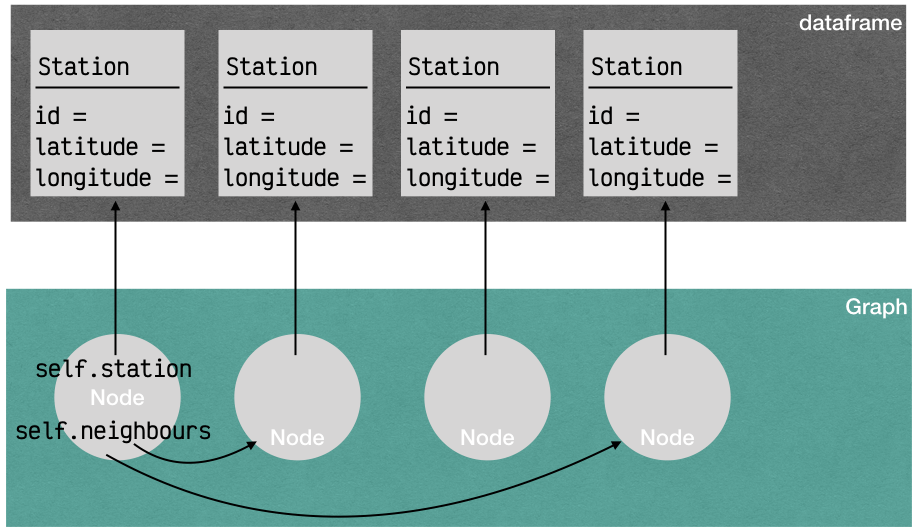

on va représenter le graphe avec plusieurs classes d’objet :

• Station : contient les détails de l’arrêt ; ici on n’a gardé, parmi tous les détails exposés par la RATP, que les coordonnées latitude et longitude, mais dans un exemple plus réaliste on pourrait avoir ici plein de détails...

• Node : modélise un noeud (sommet) dans le graphe, et ses noeuds voisins ;

• Graph : contient l’ensemble des noeuds du réseau.

spécifications¶

specs (1) : construction du graphe¶

voici pour commencer le code qu’on aimerait pouvoir écrire

# on rappelle que stations et hops sont des dataframes
# on peut itérer sur les lignes d'une dataframe avec iterrows()

def build_graph(stations: pd.DataFrame, hops: pd.DataFrame):

    graph = Graph()

    # créer un node par station
    for index, station in stations.iterrows():
        node = graph.add_node(station)

    # créer une arête par hop, annotée par le numéro de ligne
    for index, hop in hops.iterrows():
        graph.add_edge(hop['from_station_id'], hop['to_station_id'], hop['line'])

    return graph

ainsi une fois qu’on aura implémenté la classe Graph (et la classe Node sous-jacente) on pourra construire notre graphe en écrivant

metro = build_graph(stations, hops)

specs (2) : dessin de la carte¶

pour ce qui est d’afficher le réseau sur une carte, le code qu’on va vouloir écrire ressemble à ceci (on reparlera plus en détail de la librairie folium en temps voulu) :

def build_map(metro: Graph, show_labels=True):

    map = folium.Map(...)

    for node in metro.iter_nodes():
        # si le noeud a un label
        if show_labels and node.label:
            # l'afficher à la position du noeud
            # donc on a besoin d'accéder à
            node.latitude, node.longitude, node.label

    # quand on itère sur les arêtes on retourne
    # un triplet avec le numéro de ligne
    # qu'on utilisera ici pour trouver la couleur attachée à chaque ligne
    for node, neighbour, line in metro.iter_edges():
        # pour tracer un trait entre les deux
        # on a besoin d'accéder à
        (node.latitude, node.longitude),
        (neighbour.latitude, neighbour.longitude)

    return map

specs (3) : parcours¶

en ce qui concerne les algorithmes de parcours, compte tenu de ce qu’on a vu plus haut, le code qu’on va vouloir écrire aura besoin aussi d’itérer sur les voisins d’un noeud, et ressemblera schématiquement à ceci :

def scan(start_node, storage):

    storage.store(start_node)
    ...

    while storage:
        current_node = storage.retrieve()

        ...

        for neighbour, line in current_node.iter_neighbours():
            storage.store(neighbour)

specs : résumé¶

pour résumer les besoins sur les classes Graph et Node, on va vouloir être en mesure d’écrire ce genre de choses:

# création
node = graph.add_node(station)

graph.add_edge(
   from_station_id, to_station_id, line)

# parcours des noeuds
for node in graph.iter_nodes():
   # accès à partir d'un noeud
   node.station, node.label
   node.latitude, node.longitude

# parcours des arêtes
for node, neighbour, line in graph.iter_edges():
   ...

for neighbour, line in node.iter_edges():
   ...

et on peut ajouter quelques fonctions de confort

# le nombre de noeuds
len(graph)

# le nombre d'arêtes dans un graphe
graph.nb_edges()

# trouver un noeud dans le graphe
graph.find_node_from_station_id(station_id)

# le nombre d'arêtes
node.nb_edges()

implémentation¶

le type Station¶

pour le type Station on n’a rien à écrire, c’est l’intérêt d’avoir séparé la couche ‘données’ (dataframe) de la couche ‘connectivité’ (Graph), un objet de type Station est en fait une instance de pandas.Series

et rappelez-vous, pour accéder à une dataframe on peut utiliser:

• df.loc[] pour les accès par index (notre cas ici)

• df.iloc[] pour les accès par indice (pas utile ici)

du coup, voici comment utiliser les objets de type Station

# le type Station correspond à une ligne
# dans la dataframe chargée à partir de stations.txt
# ce serait assez redondant d'avoir à se redéfinir un type pour cela

# et grâce à la dataframe - que l'on a indexée par station_id
# on peut trouver la station correspondant à un station_id
# par accès direct (comme dans un dictionnaire)


# si je cherche par exemple la station dont l'id vaut 2152

station_sample = stations.loc[2152]
station_sample

# pour accéder aux positions géographiques c'est simple

station_sample.latitude

# par contre pour accéder au station_id, qui sert d'index,
# c'est différent

try:
    station_sample.station_id
except Exception as exc:
    print(f"OOPS - {type(exc)} : {exc}")

OOPS - <class 'AttributeError'> : 'Series' object has no attribute 'station_id'

# il faut utiliser l'attribut name (ça n'est pas très logique d'ailleurs !)

station_sample.name

station_sample.name

# quel est le type de cet objet

type(station_sample)

# définissons un type pour les type hints

Station = pd.Series

le type Node¶

pour modéliser les relations entre stations, on enrobe le type Station avec un objet Node qui possède une référence vers une station, et aussi vers les noeuds voisins

la première idée consisterait à garder dans un attribut self.neighbours un set d’objets Node (c’est d’ailleurs ce qu’on a représenté sur le diagramme simplifié ci-dessus)

mais il se trouve que dans hops.txt on nous donne aussi le numéro de la ligne de métro qui connecte deux stations, on va donc vouloir attacher à chaque lien ce numéro de ligne, et du coup un ensemble n’est sans doute pas ce qu’il y a de mieux...

# à vous de compléter le code

class Node:
    """
    a node has a reference to a unique Station object
    and also logically a set of neighbours,
    each tagged with a line among the 14 metro lines
    finally it has an optional 'label' attribute that we will use when
    drawing the graph on a map
    """
    def __init__(self, station: "Station"):
        # votre code ici ..
        pass


    def add_edge(self, neighbour: "Node", line):
        # votre code ici ..
        pass

    def nb_edges(self):
        # votre code ici ..
        pass

    def iter_neighbours(self):
        "iterates (neighbour, line) over neighbours"
        # votre code ici ..
        pass

    # we will also need these 2 attributes (so, refer to: properties)
    # node.latitude
    # node.longitude

# version étudiant : à vous de compléter le code

# NOTE : vous remarquerez qu'on a choisi de créer les arêtes
# à partir de `station_id`s
# il faut donc pouvoir retrouver un noeud à partir de cette information

class Graph:
    """
    the toplevel object that models the complete graph
    as essentially a set of nodes (thus of stations)
    """
    def __init__(self):
        # votre code ici ..
        pass

    def add_node(self, station):
        """
        insert a station in graph; duplicates are simply ignored
        """
        # votre code ici ..
        pass

    def find_node_from_station_id(self, station_id):
        """
        spot a node from a specific station id
        """
        # votre code ici ..
        pass

    def add_edge(self, from_station_id, to_station_id, line):
        """
        insert an edge - both ends must exist already
        """
        # votre code ici ..
        pass

    def iter_nodes(self):
        """
        an iterator on nodes
        """
        # votre code ici ..
        pass

    def iter_edges(self):
        """
        iterates over triples (node_from, node_to, line)
        """
        # votre code ici ..
        pass

    # ... ajoutez ce dont vous avez besoin

construction du graphe¶

maintenant on devrait pouvoir construire le graphe

metro = build_graph(stations, hops)

print(f"notre graphe a {len(metro)} stations et {metro.nb_edges()} liens")

---------------------------------------------------------------------------
TypeError                                 Traceback (most recent call last)
Cell In[17], line 3
      1 metro = build_graph(stations, hops)
      2
----> 3 print(f"notre graphe a {len(metro)} stations et {metro.nb_edges()} liens")

TypeError: object of type 'Graph' has no len()

# exercice: calculer le nombre de lignes
nb_lines = ...

print(nb_lines)

Ellipsis

dessiner le graphe sur une carte¶

on va utiliser la librairie folium pour afficher les cartes

pas de code à écrire de votre part dans cette partie, mais vous pouvez prendre le temps de voir comment c’est fait

import folium

STATION_RADIUS = 100
MARKER_DIAMETER = 20

LINE_WIDTH = 7.5
STATION_COLOR = '#d22'

les couleurs des lignes¶

from nuancier import nuancier
nuancier

afficher les labels¶

pour mettre en évidence une station (un peu fastidieux en folium)

from labelicon import label_icon

Chatelet au centre de la carte¶

chatelet_station_id = 2221
chatelet_station = stations.loc[chatelet_station_id]

map_center = [chatelet_station['latitude'], chatelet_station['longitude']]

ma première carte en folium¶

autre_station = stations.loc[2122]
autre_position = [autre_station['latitude'], autre_station['longitude']]

une_couleur = nuancier["7"]

On n’aura besoin que des classes suivantes

• folium.map

• folium.map.Marker pour attacher un label à chaque station

• folium.Circle

• folium.PolyLine pour tracer un trait

map = folium.Map(location=map_center, zoom_start=13)

folium.map.Marker(map_center, icon=label_icon('0')).add_to(map)
folium.Circle(map_center, STATION_RADIUS,
              fill=True, fill_color=une_couleur).add_to(map)

folium.map.Marker(autre_position, icon=label_icon('100')).add_to(map)
folium.Circle(autre_position, STATION_RADIUS,
              fill=True, fill_color=une_couleur).add_to(map)

folium.PolyLine([map_center, autre_position],
                weight=LINE_WIDTH, color=une_couleur).add_to(map)

map

contruire une folium.Map à partir du graphe¶

Nous voulons visualiser les stations, et les lignes. En option (si show_labels=True), on affichera aussi l’attribut label des objets Node lorsqu’il est défini.

def build_map(metro, show_labels=True):

    map = folium.Map(location=map_center, zoom_start=13)

    for node in metro.iter_nodes():
        if show_labels and node.label:
            folium.map.Marker(
                [node.latitude-0.0001, node.longitude-0.0001],
                icon=label_icon(node.label)
            ).add_to(map)
        folium.Circle(
            [node.latitude, node.longitude],
             STATION_RADIUS,
             fill=True,
             fill_color=STATION_COLOR,
        ).add_to(map)
    for node, neighbour, line in metro.iter_edges():
        line_color = nuancier[line]
        locations = [(node.latitude, node.longitude),
                     (neighbour.latitude, neighbour.longitude)]
        folium.PolyLine(locations=locations,
                        weight=LINE_WIDTH, color=line_color).add_to(map)

    return map

à ce stade si votre code pour Node et Graph est correct vous pouvez voir ici la carte du réseau avec la station Chatelet numérotée 0

# on met au moins un label pour voir l'effet
metro.find_node_from_station_id(chatelet_station_id).label = '0'

build_map(metro)

---------------------------------------------------------------------------
AttributeError                            Traceback (most recent call last)
Cell In[27], line 2
      1 # on met au moins un label pour voir l'effet
----> 2 metro.find_node_from_station_id(chatelet_station_id).label = '0'
      3
      4 build_map(metro)

AttributeError: 'NoneType' object has no attribute 'label' and no __dict__ for setting new attributes

parcours : implémentation et illustration¶

rappel des objectifs¶

nous voulons écrire un generateur qui implémente les deux stratégies de parcours, à partir d’un sommet du graphe

bien entendu, seuls les sommets accessibles seront parcourus, ce qui dans notre cas n’a pas d’importance puisque le graphe du métro est connexe

nous avons vu qu’on pouvait unifier les deux parcours, en utilisant une file d’attente FIFO ou FILO selon le parcours que l’on veut faire

nous avons simplement besoin dans les deux cas d’un objet Storage qui implémente store() et retrieve() avec la bonne politique; aussi de manière accessoire on a besoin de pouvoir tester si une file est vide ou non, c’est à dire de pouvoir écrire while storage: ...

FIFO / FILO¶

à vous d’implémenter les deux classes suivantes

from collections import deque
class Fifo:
    def __init__(self):
        pass
    def store(self, item):
        pass
    def retrieve(self):
        pass
    # pour 'while storage:'
    def __len__(self):
        pass

from collections import deque
class Filo:
    def __init__(self):
        pass
    def store(self, item):
        pass
    def retrieve(self):
        pass
    # ditto
    def __len__(self):
        pass

# pour vérifier
fifo = Fifo()
for i in range(1, 4):
    fifo.store(i)
while fifo:
    print(f"retrieve → {fifo.retrieve()}")

---------------------------------------------------------------------------
TypeError                                 Traceback (most recent call last)
Cell In[30], line 5
      1 # pour vérifier
      2 fifo = Fifo()
      3 for i in range(1, 4):
      4     fifo.store(i)
----> 5 while fifo:
      6     print(f"retrieve → {fifo.retrieve()}")

TypeError: 'NoneType' object cannot be interpreted as an integer

# pour vérifier
filo = Filo()
for i in range(1, 4):
    filo.store(i)
while filo:
    print(f"retrieve → {filo.retrieve()}")

---------------------------------------------------------------------------
TypeError                                 Traceback (most recent call last)
Cell In[31], line 5
      1 # pour vérifier
      2 filo = Filo()
      3 for i in range(1, 4):
      4     filo.store(i)
----> 5 while filo:
      6     print(f"retrieve → {filo.retrieve()}")

TypeError: 'NoneType' object cannot be interpreted as an integer

parcours générique¶

vous avez à présent toutes les informations pour écrire vous-même la fonction suivante, qui va nous servir ensuite à implémenter les deux parcours (voyez les cellules suivantes)

# avec nos spécifications, on peut écrire le parcours
# en utilisant principalement
# for neighbour, line in node.iter_neighbours():


def scan(start_node, storage):
    """
    scan all vertices reachable from start vertex
    in an order that is DF or BF depending on the
    storage policy (fifo or filo)

    storage should have store() and retrieve() methods
    and be testable for emptiness (if storage: ...)

    also it should be empty when entering the scan
    """

    pass # your code here

les deux parcours spécifiques¶

# depth first search becomes just this:

def DFS(metro, station):
    node = metro.find_node_from_station_id(station.name)
    storage = Filo()
    yield from scan(node, storage)

# and likewise for breadth first search

def BFS(metro, station):
    node = metro.find_node_from_station_id(station.name)
    storage = Fifo()
    yield from scan(node, storage)

illustration¶

pour illustrer les deux parcours, on va simplement utiliser l’attribut label des noeuds, et y ranger l’ordre dans lequel se fait le parcours

si tout se passe bien vous allez voir le réseau du métro parisien, avec les stations numérotées selon ces deux algorithmes

depth-first scan¶

# labelling all stations according to a DFS scan
for index, node in enumerate(DFS(metro, chatelet_station)):
    node.label = str(index)
print(f"index={index}")
build_map(metro)

---------------------------------------------------------------------------
TypeError                                 Traceback (most recent call last)
Cell In[35], line 2
      1 # labelling all stations according to a DFS scan
----> 2 for index, node in enumerate(DFS(metro, chatelet_station)):
      3     node.label = str(index)
      4 print(f"index={index}")
      5 build_map(metro)

Cell In[33], line 6, in DFS(metro, station)
      3 def DFS(metro, station):
      4     node = metro.find_node_from_station_id(station.name)
      5     storage = Filo()
----> 6     yield from scan(node, storage)

TypeError: 'NoneType' object is not iterable

breadth-first scan¶

# same with a BFS
for index, node in enumerate(BFS(metro, chatelet_station)):
    node.label = str(index)
print(f"index={index}")
build_map(metro)

---------------------------------------------------------------------------
TypeError                                 Traceback (most recent call last)
Cell In[36], line 2
      1 # same with a BFS
----> 2 for index, node in enumerate(BFS(metro, chatelet_station)):
      3     node.label = str(index)
      4 print(f"index={index}")
      5 build_map(metro)

Cell In[34], line 6, in BFS(metro, station)
      3 def BFS(metro, station):
      4     node = metro.find_node_from_station_id(station.name)
      5     storage = Fifo()
----> 6     yield from scan(node, storage)

TypeError: 'NoneType' object is not iterable

un dernier mot : instances hashables¶

vous avez peut-être utilisé un ensemble pour mémoriser dans la fonction scan() les sommets parcourus; en tous cas c’est assez logique d’y penser

je signale à ce sujet que par défaut, une instance de classe peut être insérée dans un ensemble; ce qui peut sembler contredire un peu ce qu’on a vu au sujet des types prédéfinis, à savoir qu’un ensemble ne peut contenir que des objets immutables

en fait par défaut, lorsqu’on insère une instance dans un ensemble, ce qui sert de clé pour le hachage c’est le résultat de id(), c’est-à-dire en gros l’adresse de l’instance

dans le cas qui nous intéresse ici, on a créé des instances de Node, on peut effectivement les mettre dans un ensemble sans trop de précaution, il y a des chances pour que ça fonctionne tout seul (typiquement si on crée une seule instance de Node par station de métro)

mais bon, si on veut être propre (don’t program by coincidence...), il est intéressant de redéfinir 2 dunder (sur la classe Node donc) pour que les recherches dans l’ensemble soient pertinentes; il s’agit des dunder __hash__ et __eq__ que je vous invite à implémenter si vous ne l’avez pas fait.
